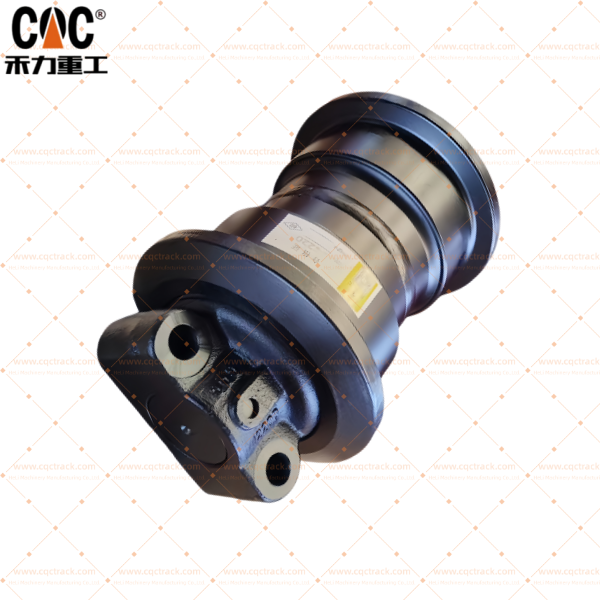

Sinomach W-03-00718 ZG3225LC-9C kāpurķēžu apakšējā veltņa mezgls / Kāpurķēžu ekskavatora šasijas detaļu avota rūpnīca un ražotājs / CQCTRACK

Tehniskā dokumentācija:Sinomach W-03-00718 ZG3225LC-9C sliežu apakšējā veltņa komplekts– CQCTRACK precīzās inženierijas risinājumi lieljaudas kāpurķēžu ekskavatoru šasijas sistēmām

Dokumenta ID: CQCTRACK-TWP-SINOMACH-LRA-0326
Izdošanas datums: 2026. gada 12. marts
Versija: 2.0 (Starptautiskās tirdzniecības izdevums)
Ražotājs: Heli Machinery Manufacturing Co., Ltd. (CQCTRACK)
Produkta klasifikācija: Lieljaudas kāpurķēžu ekskavatora šasijas komponenti / kāpurķēžu veltņu sistēmas
Mērķauditorija: Globālie iepirkumu speciālisti, iekārtu izplatītāji, autoparka apkopes vadītāji

Kopsavilkums: Avota rūpnīcas iepirkumu stratēģiskā vērtība

Globālajā celtniecības tehnikas pēcpārdošanas tirgū atšķirība starp vispārīgajām rezerves daļām un oriģinālajām rūpnīcas sastāvdaļām ir būtisks diferenciācijas faktors kopējo īpašumtiesību izmaksu (TCO) optimizācijā. Šajā dokumentā ir sniegts visaptverošs tehniskais skaidrojums par...Sinomach W-03-00718 ZG3225LC-9C sliežu apakšējā veltņa komplekts, ko ražo CQCTRACK — ISO 9001 sertificēta iekārta ar pārbaudītām OEM/ODM ražošanas iespējām.

22 tonnu klases Sinomach ZG3225LC-9C kāpurķēžu ekskavatoram, ko darbina Cummins dīzeļdegvielas tehnoloģija, ir nepieciešamas šasijas detaļas, kas konstruētas tā, lai izturētu nepārtrauktu trieciena slodzi, abrazīvo nodilumu un nopietnu vides piesārņojumu. Apakšējā veltņa mezgls W-03-00718 kalpo kā galvenā saskarne starp mašīnas darba svaru un kāpurķēdi, tieši ietekmējot saķeres stabilitāti, braukšanas komfortu un kopējo šasijas kalpošanas laiku.

CQCTRACK pozīcija kā piegādātāju rūpnīcai, nevis tikai konsolidatoram vai tirdzniecības uzņēmumam, nodrošina, ka starptautiskie pircēji saņem komponentus, kas ražoti ar pilnīgu procesa izsekojamību, sākot no izejvielu ķīmijas līdz galīgās montāžas sertifikācijai. Šajā informatīvajā dokumentā ir aplūkota inženierijas filozofija, metalurģiskās specifikācijas, kvalitātes nodrošināšanas protokoli un globālās piegādes ķēdes priekšrocības, kas nosaka CQCTRACK pieeju šasijas ražošanai.

1. Komponentu identifikācija un oriģinālā aprīkojuma ražotāju (OEM) savstarpēja aizvietojamība

1.1 Detaļas numura izsekojamība un savstarpējas atsauces

1.2 Funkcionālā definīcija un mehāniskā loma

Apakšējā veltņa mezgls ir viena no visvairāk noslogotajām detaļām visā šasijas sistēmā. Tās galvenās inženiertehniskās funkcijas ietver:

• Statiskā un dinamiskā slodzes nestspēja: Pārnes ekskavatora darba svaru (aptuveni 22 tonnas ZG3225LC-9C modelim) caur kāpurķēdi uz zemes virsmu. Rakšanas laikā dinamiskā slodze var pārsniegt statiskās vērtības 2–3 reizes.
• Sliežu ķēdes vadība: Precīzi apstrādātie atloki uztur nepārtrauktu kontaktu ar sliežu posmu malām, novēršot sānu nobīdi (nokrišanu no sliedēm) pagrieziena un slīpuma darbu laikā.
• Triecienizturības absorbēšana: darbojas kā pirmās pakāpes piekares elements, absorbējot trieciena enerģiju no nelīdzena reljefa, klinšu šķēršļiem un rakšanas spēkiem, pirms tā tiek pārnesta uz sliežu ceļa rāmi un augšējo konstrukciju.
• Berzes samazināšana: Rotējošais mezgls samazina slīdošo berzi starp mašīnu un kāpurķēdi, samazinot parazītiskos jaudas zudumus un uzlabojot degvielas patēriņa efektivitāti.

2. Detalizētas inženiertehniskās specifikācijas un materiālu metalurģija

2.1 Veltņa korpuss: Kalta leģētā tērauda konstrukcija

CQCTRACK W-03-00718 veltņa korpusam izmanto slēgtās kalšanas tehnoloģiju, kas ir ievērojams progress salīdzinājumā ar tradicionālajiem liešanas procesiem.

Metalurģiskās specifikācijas:

• Pamatmateriāls: augstas stiprības, mazleģēts (HSLA) tērauds, parasti 40Mn2 vai 50Mn marka, kas izvēlēts optimālam cietināmības un triecienizturības līdzsvaram
• Kalšanas process: Karstā kalšana 1150–1200 °C temperatūrā ar sekojošu kontrolētu dzesēšanu, lai uzlabotu graudu struktūru
• Graudu plūsmas orientācija: Nepārtraukta graudu plūsma seko veltņa kontūrai, novēršot sprieguma koncentrācijas punktus, kas raksturīgi lietajām konstrukcijām.
• Mehāniskās īpašības:
  • Tecēšanas robeža: ≥ 685 MPa
  • Stiepes izturība: ≥ 830 MPa
  • Pagarinājums: ≥ 12%
  • Triecienizturība: ≥ 47 J pie -20°C (kritiski svarīgi aukstā klimatā)

2.2 Precīzas termiskās apstrādes protokols

W-03-00718 mezgla izturība ir kritiski atkarīga no nodiluma virsmām piemērotā termiskās apstrādes režīma.

Indukcijas sacietēšanas parametri:

• Rūdītās zonas: Pilns protektora virsmas apkārtmērs un abas atloka virsmas
• Korpusa dziļums: 8–12 mm nepārtraukts sacietējis slānis (pārbaudīts ar mikrocietības testu)
• Virsmas cietība: HRC 52–58 (Rokvela C skala), optimizēta abrazīvajai nodilumizturībai
• Serdes cietība: HB 280-320 (Brinell), saglabājot elastību triecienu absorbēšanai
• Cietības profils: Pakāpeniska pāreja no cieta korpusa uz izturīgu serdi novērš šķembu vai delamināciju trieciena slodzes ietekmē.

Termiskās apstrādes iekārtas: CQCTRACK izmanto datorvadāmas vidējas frekvences indukcijas sacietēšanas sistēmas ar reāllaika temperatūras uzraudzību un automātiskiem dzēšanas cikliem, nodrošinot partiju konsekvenci.

2.3 Gultņu sistēmas konstrukcija un nestspēja

Rotējošajā saskarnē starp veltņa korpusu un stacionāro vārpstu tiek izmantoti lielas ietilpības konusveida rullīšu gultņi, kas īpaši izvēlēti kombinētai radiālās un aksiālās slodzes izvietošanai.

2.4 Uzlabota daudzpakāpju blīvēšanas tehnoloģija

Blīvējuma integritāte ir vissvarīgākais faktors, kas nosaka veltņa kalpošanas laika samazināšanos. W-03-00718 mezglā ir iekļauta trīskārša aizsardzības blīvēšanas sistēma, kas izstrādāta vissmagākajiem darba apstākļiem.

Primārais blīvējums (peldošais virsmas blīvējums):

• Konfigurācija: Divi precīzi noslīpēti leģētā tērauda gredzeni ar spoguļapdares blīvējuma virsmām
• Aktivizēšana: Nitrila gumijas O veida gredzeni (HNBR materiāls) nodrošina nemainīgu aksiālo spēku
• Cietība: Blīvējuma virsmas, sacietētas līdz HRC 58-62 ar nodiluma dziļuma izturību
• Funkcija: Metāla kontakts rada pozitīvu blīvējumu neatkarīgi no vārpstas rotācijas; pašregulējas atbilstoši nodilumam

Sekundārais blīvējums (radiālais lūpu blīvējums):

• Materiāls: Hidrogenēta nitrilbutadiēna gumija (HNBR) ar izcilu karstumizturību un eļļas izturību
• Konstrukcija: Vairākas blīvējuma lūpas ar zeķtura atsperes slodzi
• Mērķis: Primārā barjera pret smalku daļiņu iekļūšanu; saglabā smērvielu statiskās darbības laikā

Terciārā aizsardzība (labirints/putekļu aizsargslānis):

• Konfigurācija: Sarežģīts, līkumots ceļš starp rotējošām un nekustīgām sastāvdaļām
• Ārējā iezīme: Elastīga putekļu aizsarglīme novirza rupjus piesārņotājus (dubļus, smiltis, granti)
• Tauku blīvējums: labirinta dobums, kas iepriekš piepildīts ar augstas viskozitātes hermētiķa smērvielu

2.5 Stacionāro šahtu inženierija

2.6 Izmēru specifikācijas un piemērotības dati

100% savstarpējas aizvietojamības garantija: Visi kritiskie izmēri atbilst oriģinālā aprīkojuma ražotāja (OEM) specifikācijām, nodrošinot tiešu nomaiņu ar skrūvēm bez modifikāciju prasībām.

3. CQCTRACK ražošanas iespējas un kvalitātes nodrošināšana

3.1 Vertikāli integrēta ražošanas infrastruktūra

CQCTRACK darbojas kā pilnībā integrēta ražotne, kas kontrolē katru ražošanas procesa posmu:

• Tērauda ieguve: partnerattiecības ar sertificētām Ķīnas tērauda rūpnīcām (tostarp Baosteel Group un HBIS Group) ar pilnīgu materiālu izsekojamību
• Kalšanas nodaļa: vairākas kalšanas līnijas ar preses jaudu līdz 10 000 tonnām lieliem šasijas komponentiem
• Termiskās apstrādes iekārta: Datorvadāmas cementēšanas un indukcijas rūdīšanas līnijas ar robotizētu apstrādi
• Apstrādes centrs: CNC virpošanas centri, slīpmašīnas un apstrādes centri ar mērīšanas iekārtām procesa laikā
• Montāžas līnijas: tīrtelpu montāžas stacijas gultņu un blīvējumu uzstādīšanai
• Testēšanas laboratorija: Metalurģiskā analīze, cietības pārbaude un nesagraujošā pārbaude

3.2 Visaptverošs kvalitātes kontroles protokols

Katrs W-03-00718 apakšējā veltņa mezgls tiek rūpīgi pārbaudīts vairākos ražošanas posmos:

1. posms: Ienākošo materiālu pārbaude

• Ķīmiskā sastāva analīze (spektrometra pārbaude)
• Mehānisko īpašību pārbaude (stiepes izturība, tecēšana, pagarinājums)
• Ultraskaņas pārbaude iekšējai hermētiskai pārbaudei
• Graudu lieluma un mikrostruktūras novērtējums

2. posms: Pārbaude procesa laikā

• Kalšanas izmēru pārbaude (pirmās detaļas pārbaude)
• Termiskās apstrādes cietības kartēšana (šķērsvirziena pārbaude)
• Pēcapstrādes izmēru sertifikācija (CMM verifikācija)
• Virsmas apdares mērīšana (profilometrs)

3. posms: Montāžas pārbaude

• Gultņa rotācijas griezes momenta pārbaude (gluduma pārbaude)
• Blīvējuma integritātes pārbaude (gaisa spiediena samazināšanās metode)
• Galīgā dimensiju revīzija (paraugu ņemšana atbilstoši AQL standartiem)
• Vizuāla virsmas defektu un pārklājuma kvalitātes pārbaude

4. posms: Izsekojamības dokumentācija

• Materiālu pārbaudes sertifikāti (dzirnavu sertifikāti)
• Termiskās apstrādes procesa ieraksti
• Izmēru pārbaudes ziņojumi
• Galīgās montāžas testa dati

3.3 Sertifikācija un atbilstība

CQCTRACK uztur starptautiski atzītus kvalitātes sertifikātus:

• ISO 9001:2015 – Kvalitātes vadības sistēmas
• ISO 14001 – Vides pārvaldība
• OHSAS 18001 – Darba aizsardzība un veselības aizsardzība
• CE sertifikācija — atbilstība Eiropas tirgus prasībām (attiecināmajiem modeļiem)

4. Starptautiskās tirdzniecības un piegādes ķēdes priekšrocības

4.1 Avota rūpnīcas priekšrocības globālajiem iepirkumiem

Tieša sadarbība ar CQCTRACK kā avota rūpnīcu piedāvā ievērojamas komerciālas priekšrocības:

4.2 Eksporta loģistika un dokumentācija

CQCTRACK nodrošina visaptverošu eksporta dokumentāciju, lai veicinātu raitus starptautiskus darījumus:

Standarta eksporta dokumentācija:

• Komerciālais rēķins (provizorijas un galīgais)
• Iepakojuma saraksts (detalizēts ar svaru un izmēriem)
• Konosaments (jūras kravu pārvadājumi) / Gaisa kravu pārvadājumi (gaisa kravu pārvadājumi)
• Izcelsmes sertifikāts (COO) – Ķīnas Tirdzniecības palāta
• Materiālu pārbaudes sertifikāti (pēc pieprasījuma)
• Atbilstības sertifikāts (ražotāja izdots)

Iepakojuma specifikācijas:

• Standarta eksporta iepakojums: Izturīgas koka kastes ar tērauda siksnām (termiski apstrādātas, atbilstošas ​​ISPM 15 standartam)
• Lielapjoma iepakojums: Tērauda rāmju konteineri pilniem pasūtījumiem
• Individuālā aizsardzība: pret rūsu eļļas pārklājums plus VCI (tvaika korozijas inhibitora) plēve
• Marķēšana: Divvalodu uzlīmes (ķīniešu/angļu valodā) ar detaļas numuru, daudzumu un lietošanas instrukcijām

4.3 Globālā piegāde

Incoterms pieejamība: EXW, FOB (Sjameņas/Šanhajas ostas), CIF, CFR – elastīgi noteikumi, lai pielāgotos pircēju vēlmēm.

4.4 Minimālais pasūtījuma daudzums un piegādes elastība

• Parauga pasūtījumi: 1-2 gabali pieejami iepriekšējai kvalifikācijas pārbaudei
• Neliels daudzums: 10–50 gabali (noliktavas preces)
• Apjoma ražošana: Apspriežama, pamatojoties uz prognozi un ražošanas grafiku
• Avārijas dienests: Paātrināta ražošana pieejama kritiskām prasībām

5. Ekspluatācijas vadlīnijas un kalpošanas laika optimizācija

5.1 Instalēšanas paraugprakse

Pareiza uzstādīšana ievērojami pagarina apakšējā veltņa kalpošanas laiku:

1. Sliežu ceļa spriegojuma pārbaude: pirms uzstādīšanas pārbaudiet, vai sliežu ceļa spriegojums atbilst ZG3225LC-9C specifikācijām (parasti 280–320 mm nokare viduspunktā).
2. Montāžas virsmas sagatavošana: Notīriet sliežu rāmja montāžas virsmas, lai noņemtu gružus un koroziju.
3. Skrūvju griezes momenta specifikācijas: Pievelciet montāžas skrūves līdz Sinomach ieteiktajām griezes momenta vērtībām (skatiet servisa rokasgrāmatu).
4. Rotācijas pārbaude: Pēc uzstādīšanas pirms sliežu ceļa nospriegošanas pārbaudiet visu veltņu brīvu griešanos.
5. Sākotnējā darbība: Pirmajās darbības stundās uzraugiet, vai nerodas neparasts troksnis vai siltuma veidošanās.

5.2 Nodiluma uzraudzības un nomaiņas indikatori

Regulārai pārbaudei jāietver:

• Ārējā diametra nodilums: izmēriet protektora diametru; nomaiņa ieteicama, ja nodilums sasniedz 8–10 mm
• Atloka biezums: uzraugiet atloka nodilumu; plāni atloki norāda uz nenovēršamu nobraukšanas no sliedēm risku.
• Blīvējuma stāvoklis: pārbaudiet, vai nav smērvielas noplūdes (norāda uz blīvējuma bojājumu)
• Rotācijas vienmērīgums: Nelīdzena vai trokšņaina rotācija liecina par gultņa bojājumu
• Sānu brīvkustība: Pārmērīga kustība no vienas puses uz otru norāda uz gultņa nodilumu

5.3 Paredzamā kalpošanas laika faktori

Faktiskais kalpošanas laiks ievērojami atšķiras atkarībā no ekspluatācijas apstākļiem:

6. Salīdzinošā analīze: CQCTRACK salīdzinājumā ar ģenēriskām alternatīvām

7. Secinājums: CQCTRACK vērtības piedāvājums

SinomahsW-03-00718ZG3225LC-9C sliežu apakšējā veltņa komplekts, ko ražoCQCTRACKir tehniski progresīvs un rentabls risinājums globāliem pircējiem, kuri vēlas optimizēt savas šasijas nomaiņas stratēģijas. Galvenās atšķirības ietver:

1. Avota rūpnīcas autentiskums: tiešas ražošanas iespējas ar pilnīgu procesa kontroli nodrošina nemainīgu kvalitāti un piegādes drošību
2. Metalurģiskā izcilība: Kalta leģētā tērauda konstrukcija ar precīzu termisko apstrādi nodrošina nodilumizturību, kas ir salīdzināma ar oriģinālā aprīkojuma komponentiem.
3. Uzlabota blīvēšanas tehnoloģija: trīskāršas aizsardzības blīvēšanas sistēmas pagarina kalpošanas laiku skarbos darba apstākļos
4. Globālās piegādes ķēdes gatavība: Visaptveroša eksporta dokumentācija, elastīgas piegādes iespējas un atsaucīgs klientu atbalsts atvieglo starptautiskus darījumus
5. Izmaksu optimizācija: rūpnīcas tiešā cenu noteikšana nodrošina ievērojamus ietaupījumus salīdzinājumā ar oriģinālā aprīkojuma ražotāju (OEM) alternatīvām, neapdraudot kvalitāti vai atbilstību.

Iepirkumu speciālistiem, iekārtu izplatītājiem un autoparku vadītājiem visā pasaulē CQCTRACK piedāvā uzticamu, tehniski pārbaudītu alternatīvu oriģinālajām Sinomach detaļām, ko nodrošina specializēta šasijas ražotāja inženiertehniskās zināšanas ar gadu desmitiem ilgu kopējo pieredzi smago mašīnu detaļu ražošanā.

8. Kontaktinformācija un tehniskais atbalsts

Ražotājs: Heli Machinery Manufacturing Co., Ltd. (CQCTRACK)
Objekta atrašanās vieta: Kvanžou pilsēta, Fudžianas province, Ķīna
Produktu jautājumi: Starptautiskā pārdošanas nodaļa
Tehniskais atbalsts: Inženieru komanda (OEM/ODM pieprasījumi ir laipni gaidīti)

Lai uzzinātu konkrētas cenas, aktuālos izpildes laikus vai pieprasītu materiālu pārbaudes sertifikātus un izmēru rasējumus, lūdzu, sazinieties tieši ar CQCTRACK pārdošanas komandu, norādot savas iekārtas sērijas numuru un nepieciešamo detaļu skaitu.

Atslēgvārdi: Sinomach ZG3225LC-9C, W-03-00718, kāpurķēžu apakšējā veltņa mezgls, kāpurķēžu ekskavatora šasijas daļas, CQCTRACK, Ķīnas avota rūpnīca, lieljaudas kāpurķēžu veltnis, kalts leģētais tērauds, indukcijas rūdīšana, peldošais virsmas blīvējums, koniskie rullīšu gultņi, oriģinālā aprīkojuma ražotāja nomaiņa, starptautiskā tirdzniecība, celtniecības mašīnu komponenti, šasijas nodiluma daļas

*Šis tehniskais dokuments ir balstīts uz CQCTRACK standarta ražošanas specifikācijām un Sinomach ZG3225LC-9C publicētajiem tehniskajiem datiem. Lai gan ir pieliktas visas pūles, lai nodrošinātu precizitāti, konkrētas produktu konfigurācijas var atšķirties. Pircējiem ieteicams pārbaudīt saderību, izmantojot savas iekārtas sērijas numuru pirms pasūtīšanas. Autortiesības © 2026 Heli Machinery Manufacturing Co., Ltd. Visas tiesības aizsargātas. Šis dokuments satur patentētu informāciju un to nedrīkst reproducēt bez rakstiskas atļaujas.*
